ローレットの握り→ねじ→はめあい(g6)ジャーナル→素先端を、この順に1本へ通した操作軸。手で回して位置や送りを微調整する操作部の代表例で、旋盤・研削・ローレット・ねじ切りを通す複合加工品です。握り・ねじ・はめあいの軸方向の並びが性能を左右します。 部品ファミリーと寸法を入力するだけで、JIS寸法図・金属の製品レンダリング・工程を積み上げた見積までを自動生成した出力サンプルです。精度はFusion 360、見た目の説得力はBlenderのレンダリングが担います。

入力した仕様

項目
グリップ φ20 × 25 mm(ローレット平目)
ねじ M8 × 1.25 × 40 mm
はめあい φ5 × 12 mm(g6)
素先端 φ4 × 8 mm
全長 85 mm
材料 S45C(機械構造用炭素鋼)

寸法図(JIS・第三角法)

入力寸法から、はめあい・普通公差(JIS B 0405-m)・材質・表題欄まで入った寸法図を自動作図します。

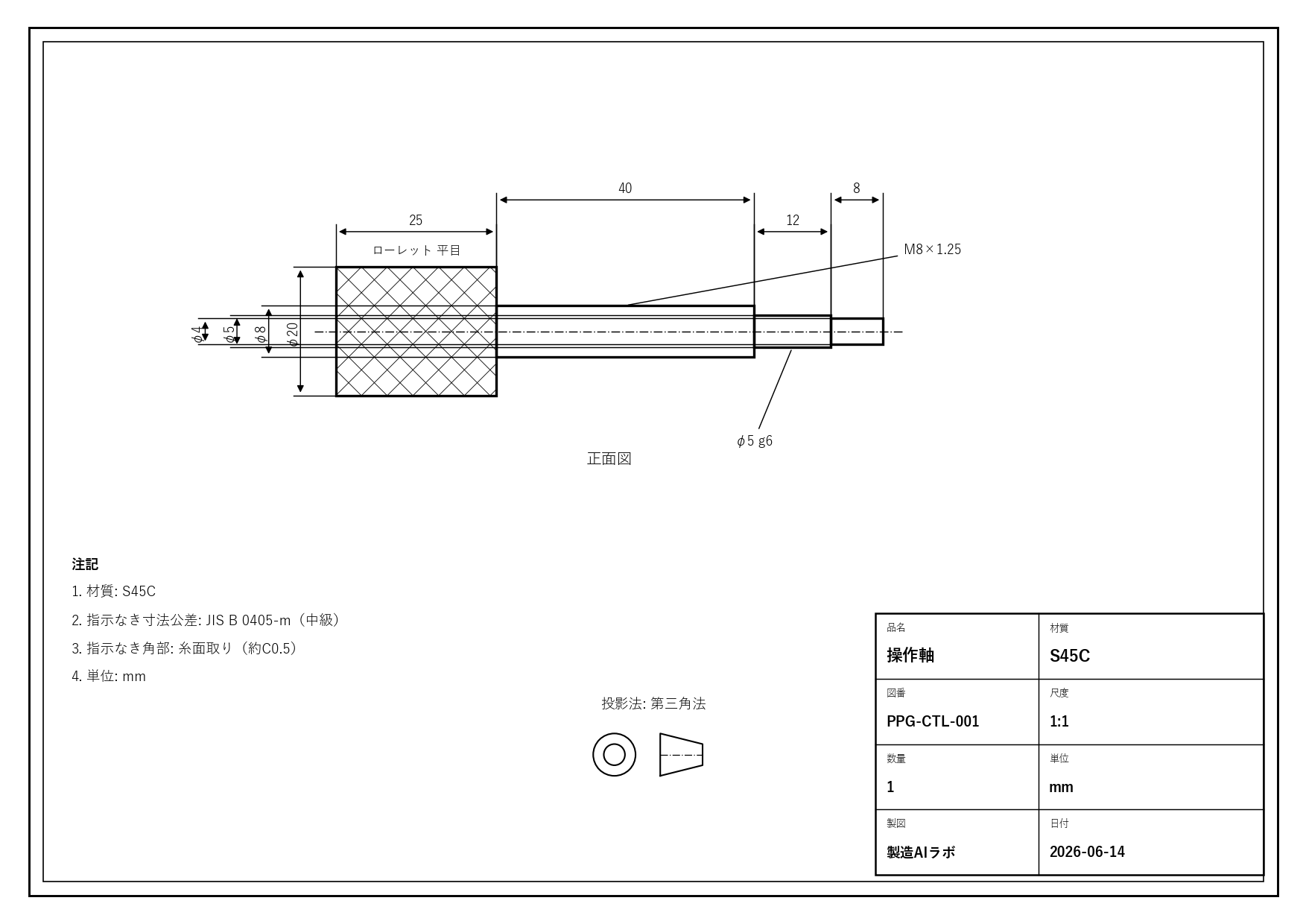

操作軸のJIS寸法図(第三角法・公差・材質・表題欄つき)
操作軸のJIS寸法図(第三角法・公差・材質・表題欄つき)

製品レンダリング(4ビュー)

研磨スチール調のマテリアルとスタジオ照明で、斜め上・真上・真横・反対側の4方向からレンダリングしました。提案書やカタログにそのまま貼れる完成イメージです。

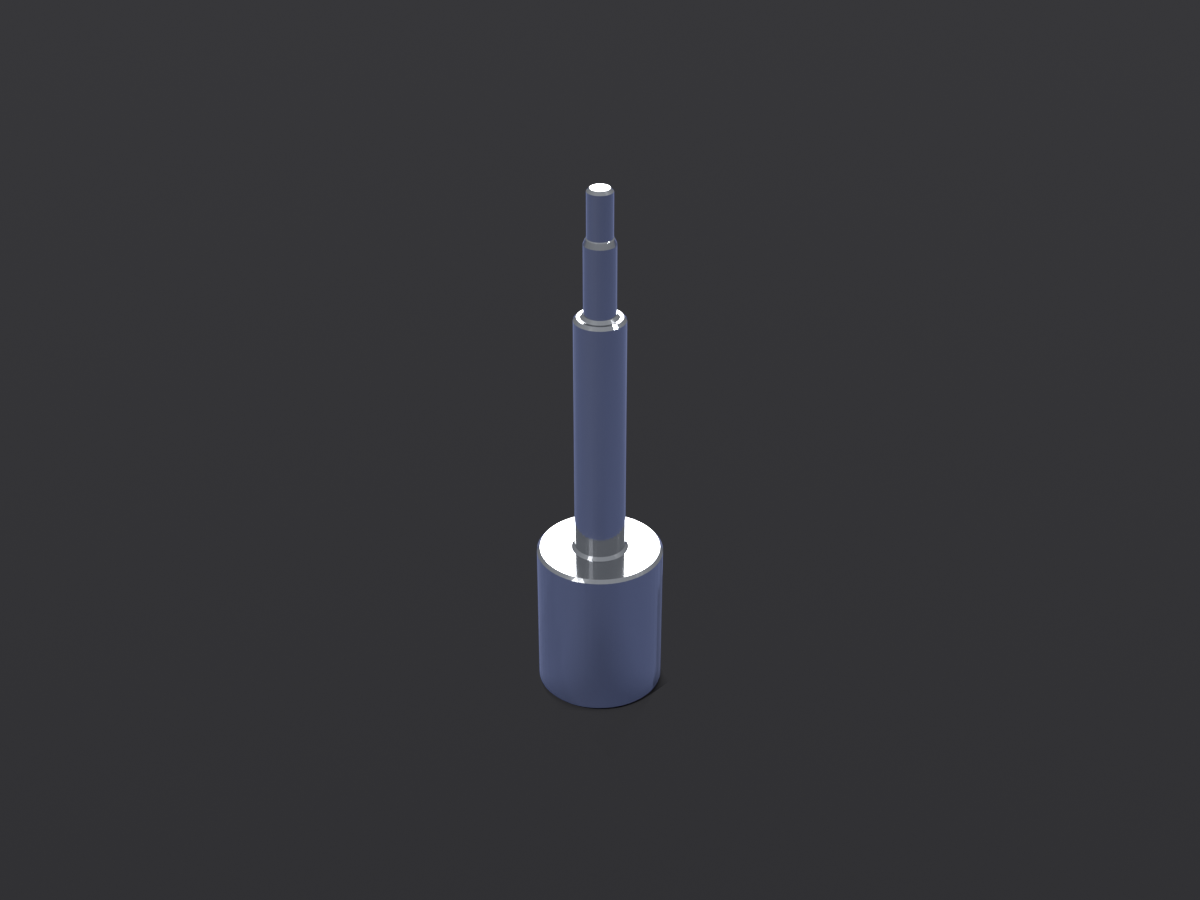

操作軸の金属レンダリング(斜め上)
操作軸の金属レンダリング(斜め上)

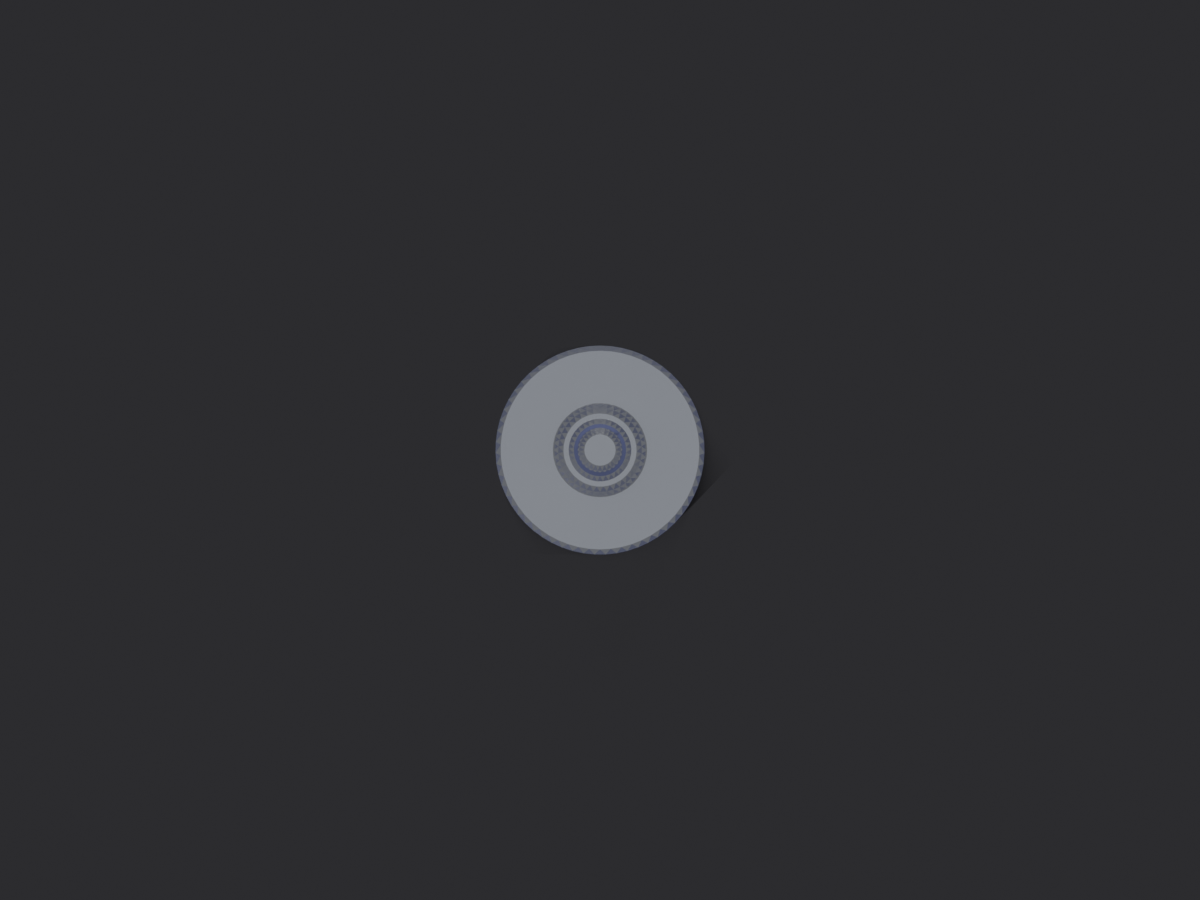

操作軸の金属レンダリング(真上・平面図)
操作軸の金属レンダリング(真上・平面図)

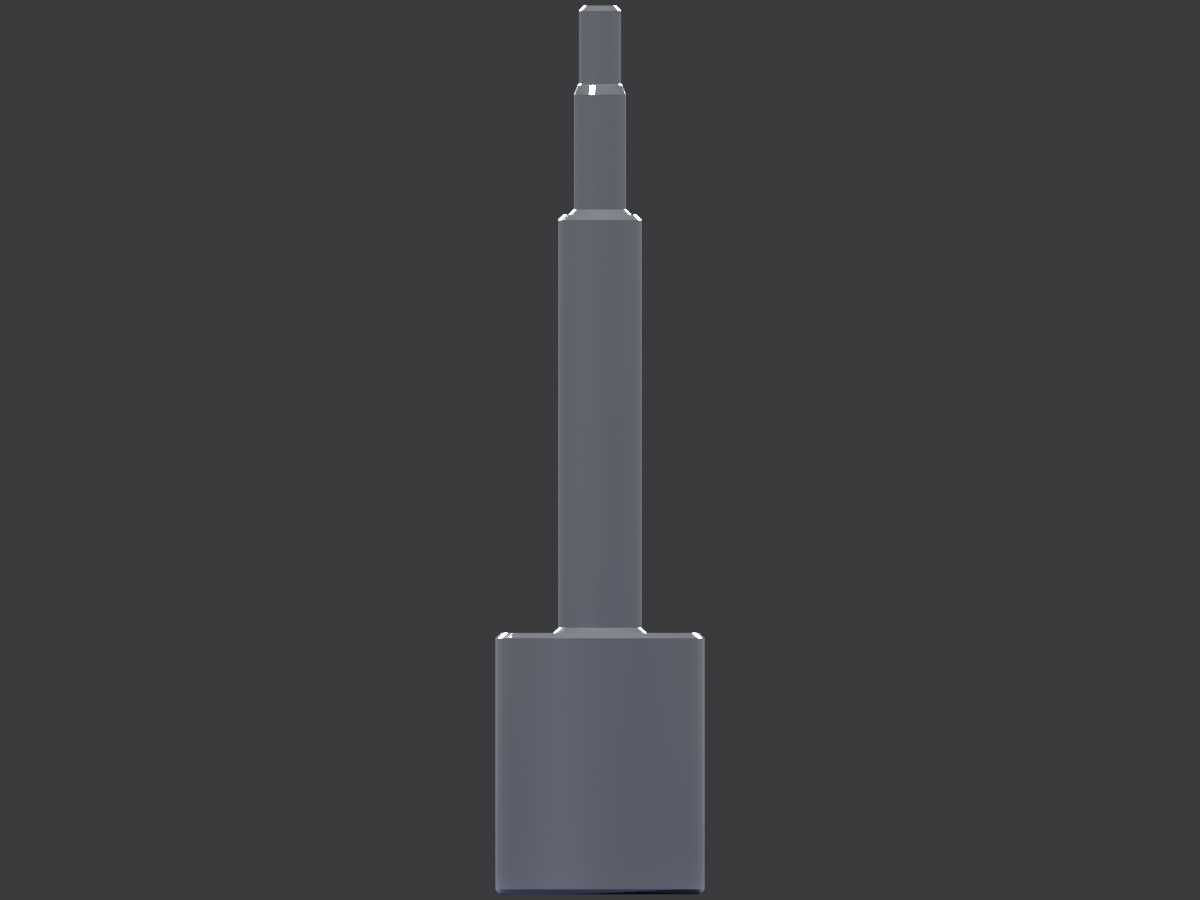

操作軸の金属レンダリング(真横・側面図)
操作軸の金属レンダリング(真横・側面図)

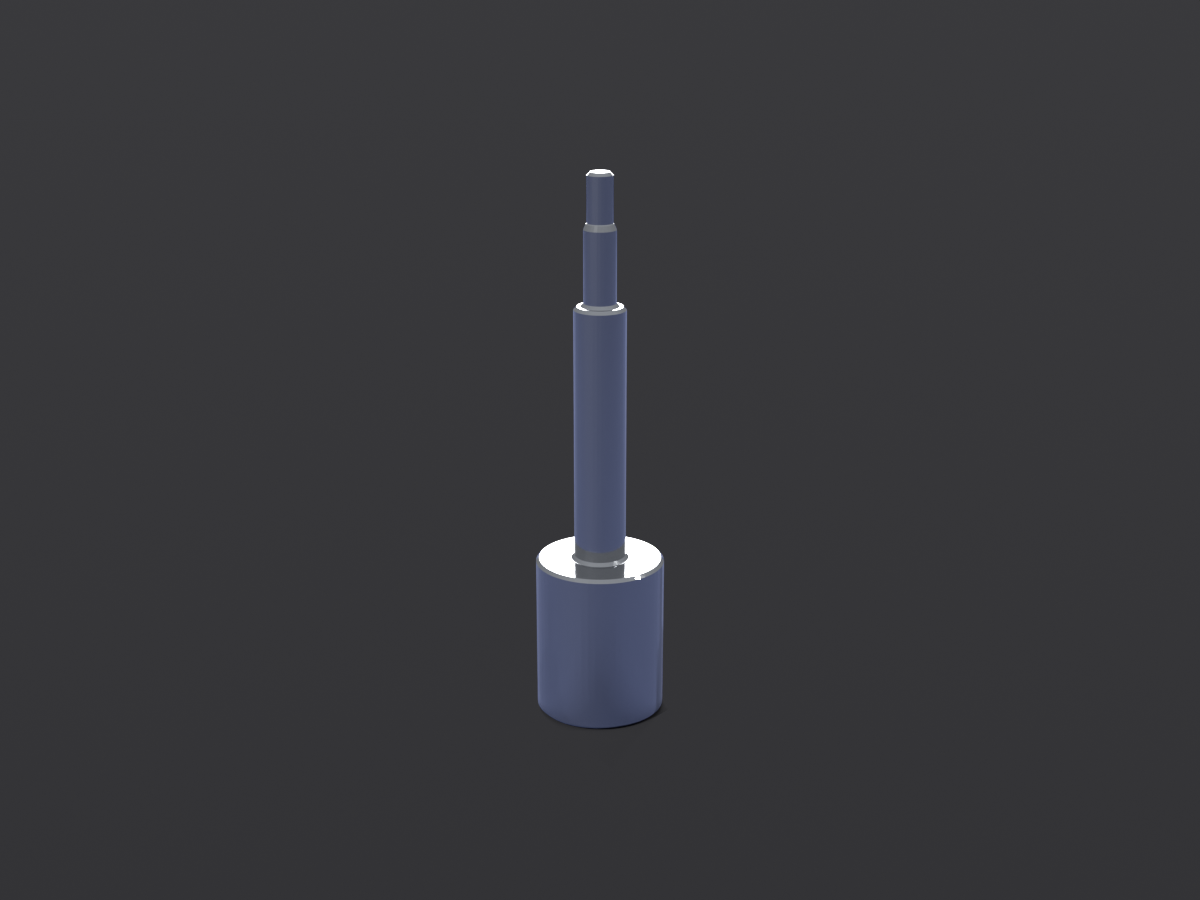

操作軸の金属レンダリング(反対側からの俯瞰)
操作軸の金属レンダリング(反対側からの俯瞰)

3D CAD(回転して確認)

下の3Dモデルはドラッグで回転、ホイール/ピンチで拡大できます。実際に立体で形状を確認できます。


測定値

項目
体積 10.2 cm³
外形寸法(外接箱) 20 × 20 × 85 mm
質量(S45C) 約 0.08 kg

工程を積み上げた見積

見積はAIに金額を当てさせるのではなく、材料費に各工程の「標準時間 × 時間単価」を足し上げる方式です。価格の根拠が一行ずつ見える形になります。

工程 標準時間(分) 時間単価(円/h) 金額(円)
切断 3.56 4,000 237
旋盤 10.39 6,000 1,039
研削 3.2 7,000 373
ローレット加工 4.88 6,500 529
ねじ切り 6.9 6,500 748
面取り 1.2 4,000 80
検査 3.5 5,000 292
加工費計 3,298
材料費(S45C) 19
マージン係数 ×1.25
合計 4,146 円

※ 標準時間と時間単価は本サンプルの出発値です。実際の運用では工場の実勢に合わせて調整します。

このサンプルについて

寸法を入力してからCADモデル生成・測定・寸法図・見積・レンダリングまで自動で流れます。人が確認するのは「寸法図と見積を1回チェックして承認する」関門だけ、という設計です。本ツールは現在ベータ版で、無償・非商用の範囲で検証しています。
