3次元CADの「履歴」を読む——ひとつの部品を6手順で組み立てる

3次元CAD利用技術者試験2級では、部品の作成手順（フィーチャ履歴）を題材にした設問がよく出る。「この寸法を変えたら成立するか」「手順を入れ替えても同じ形になるか」。ここではひとつの部品を6つの手順で実際に組み立て、その履歴の“つながり”を目で確かめる。

題材：6手順で組み立てる

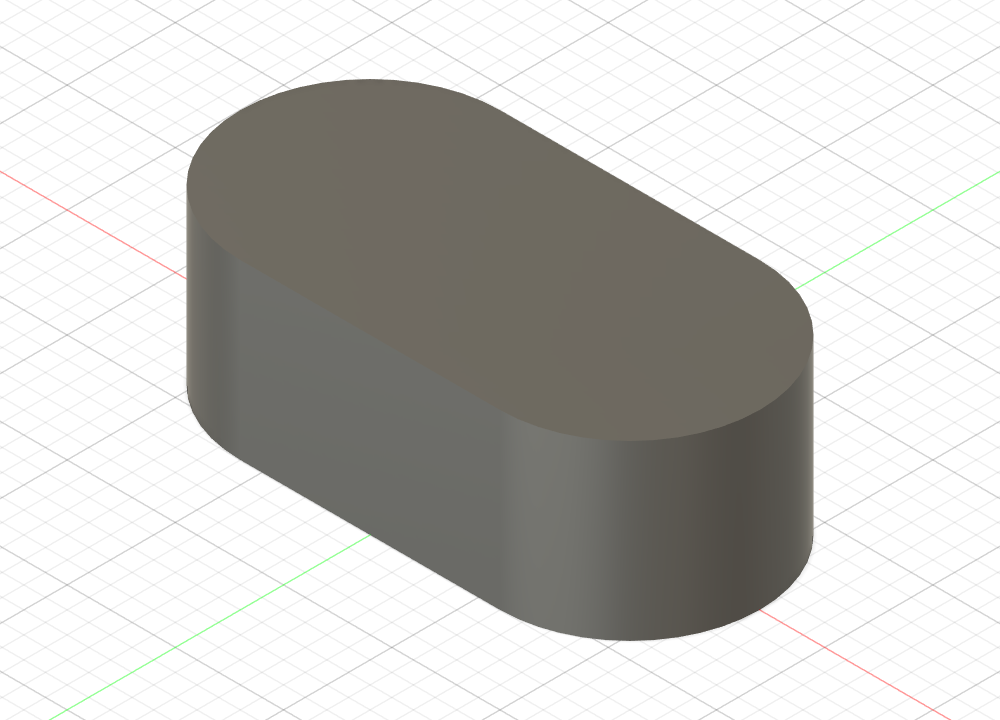

ひとつの部品は、フィーチャ（作成操作）の積み重ねでできている。各手順が前の手順の結果の上に乗っている点に注目してほしい。題材は「角丸の台座＋中央のボス＋通し穴」で、底は肉厚5mmの中空だ。

設問の考え方①　寸法を変えると「壊れる」のはどれか

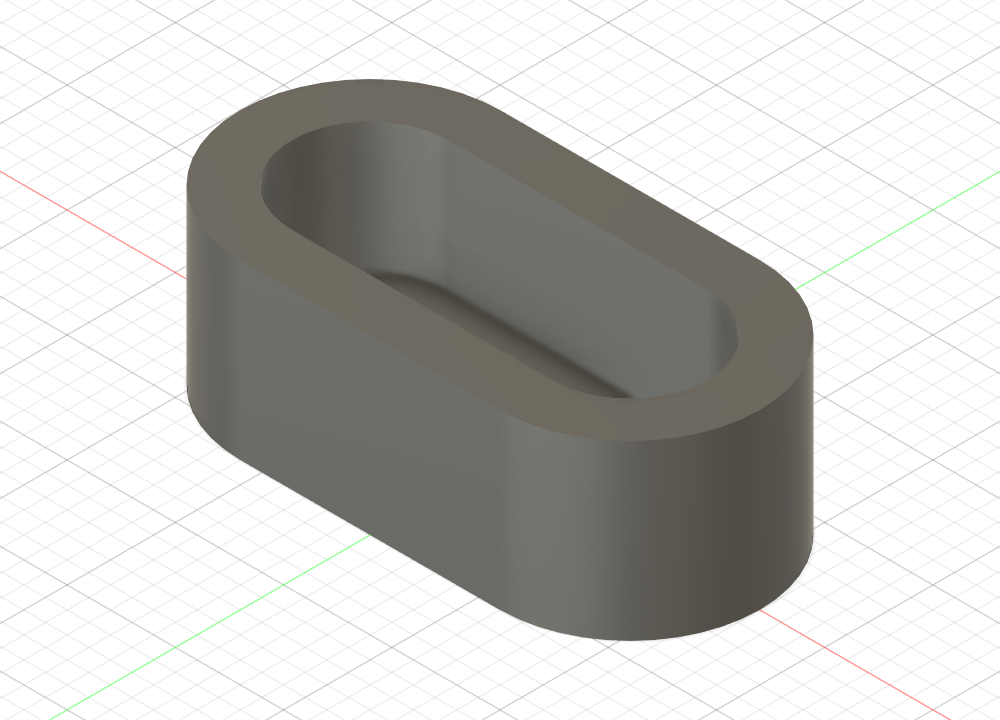

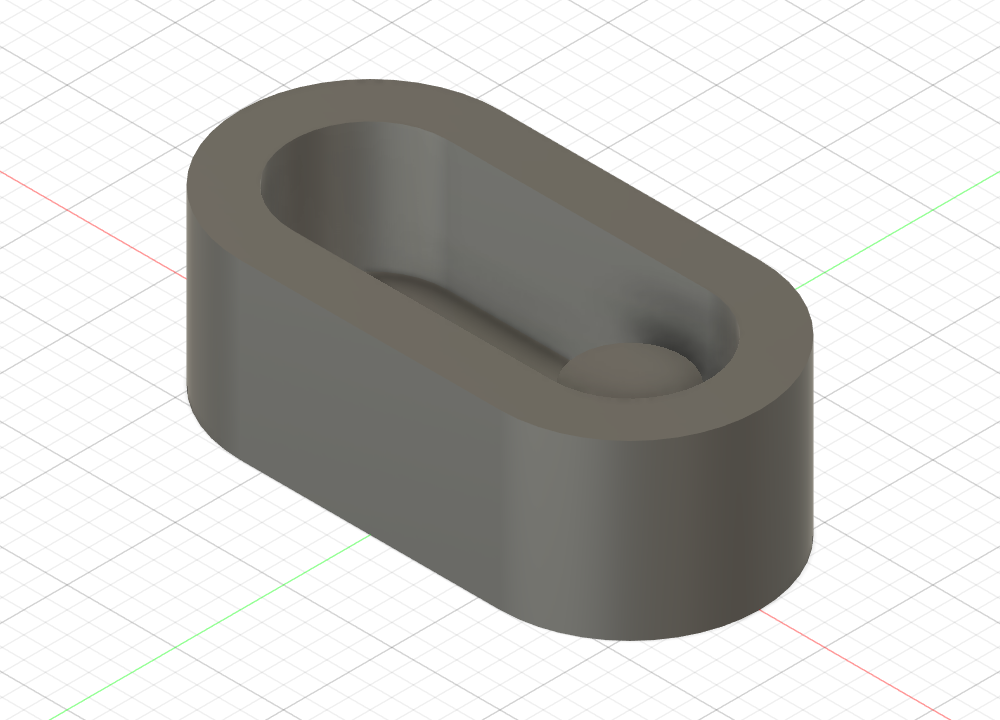

手順2では、上面から内側を彫り込んでポケットを作った。そのポケットの底面を、手順3のボスが土台として参照している。ここで手順2の彫り込みの深さを変えると、参照していた底面の位置が動き、手順3のフィーチャが行き場を失って警告やエラーになる。試験では「ある手順の寸法を変えたとき、最初に成立しなくなるフィーチャはどれか」という形で問われる。勘所は、変更したフィーチャが生み出した面を、直接参照している“次の”フィーチャを探すことだ。

補足：変えた手順が作り出した面や稜線を、真っ先に参照している後続フィーチャが最初に壊れる。順序が後ろのフィーチャほど、まず影響を受けると考えるとよい。

設問の考え方②　順序を入れ替えると結果は同じか

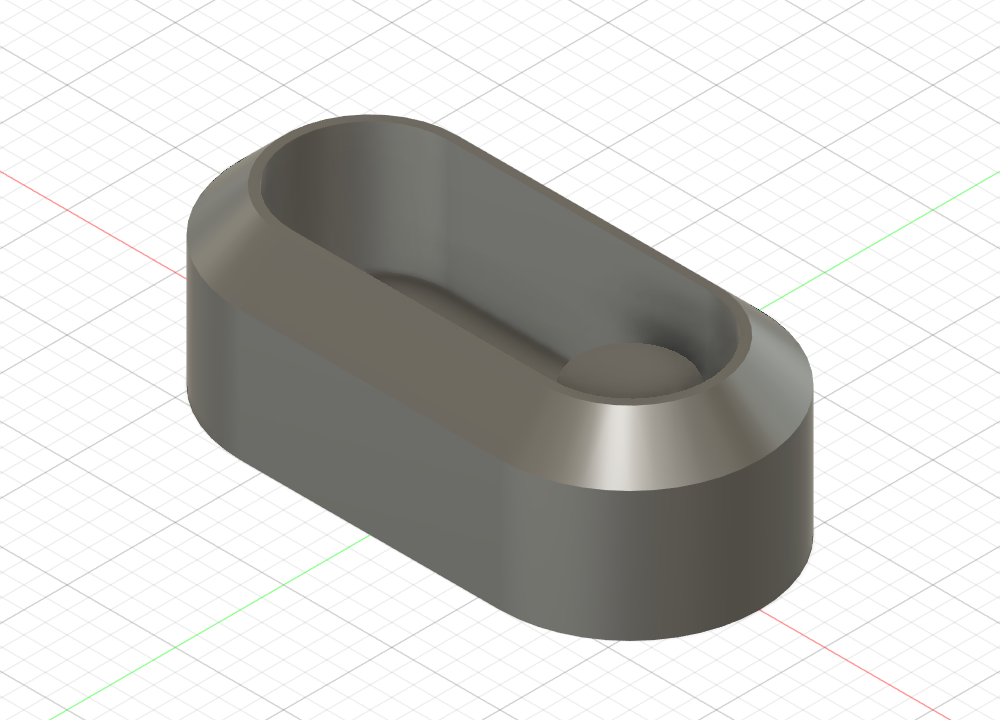

履歴は順序で結果が変わる。たとえば「面取りしてからくり抜く」のと「くり抜いてから面取りする」のとでは、出来上がる形が違う。いっぽうで、参照する相手が最初から存在しているフィーチャは、順序を前に動かしても最終形状が変わらない。今回の面取りは土台の外周が対象で、その稜線は手順1の時点ですでにある。だから面取りを前倒ししても完成形は同じになる。「順序を入れ替えても同じ形になるのはどれか」という設問は、この“参照相手がいつ生まれるか”で見分ける。

まとめ

履歴とは参照の連鎖である。編集に強い設計とは、派手な機能を使うことではなく、どのフィーチャが何を土台にしているかを意識して積むことに尽きる。手順を1つずつ組み立てて確かめると、試験で問われる「壊れる／壊れない」の勘所が体で分かる。
