つば（フランジ）付きの円筒ブッシュ。貫通内径を持ち、軸受や位置決めに使う旋盤・ボーリング品です。 部品ファミリーと寸法を入力するだけで、JIS寸法図・金属の製品レンダリング・工程を積み上げた見積までを自動生成した出力サンプルです。精度はFusion 360、見た目の説得力はBlenderのレンダリングが担います。
入力した仕様
| 項目 | 値 |
|---|---|
| つば | φ60 × 8 mm |
| 胴 | φ40 × 35 mm |
| 内径 | φ25 mm |
| 全長 | 43 mm |
| 材料 | C3604（快削黄銅） |

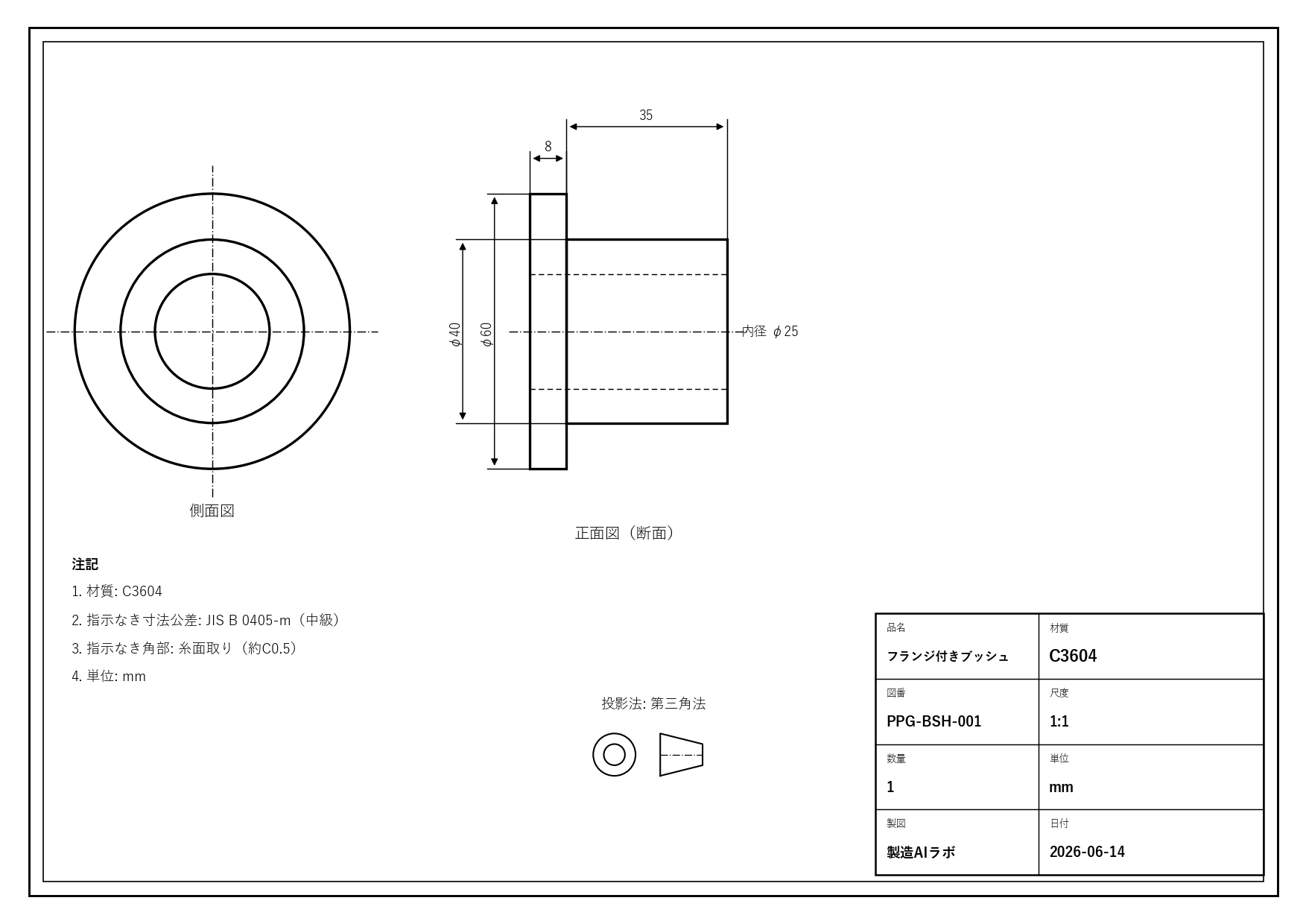

寸法図（JIS・第三角法）
入力寸法から、はめあい・普通公差（JIS B 0405-m）・材質・表題欄まで入った寸法図を自動作図します。

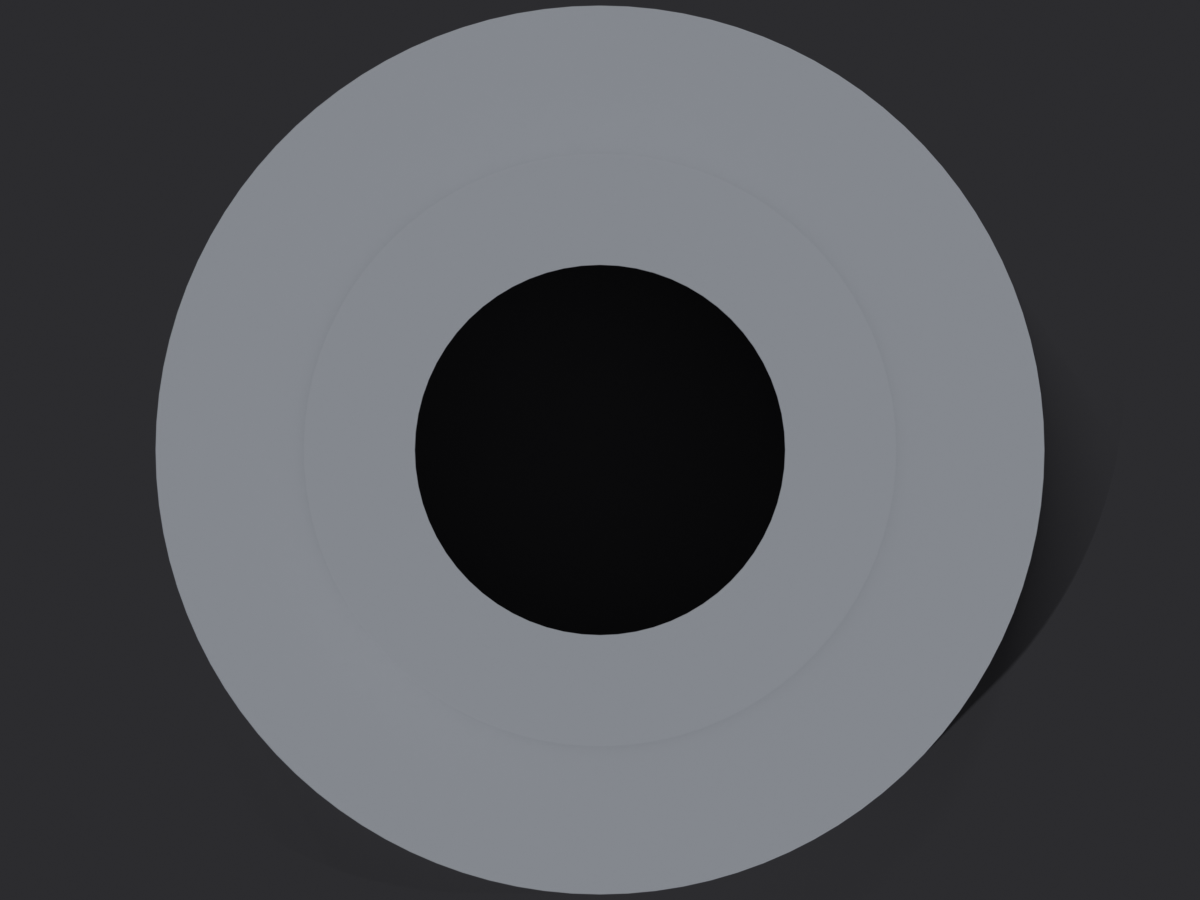

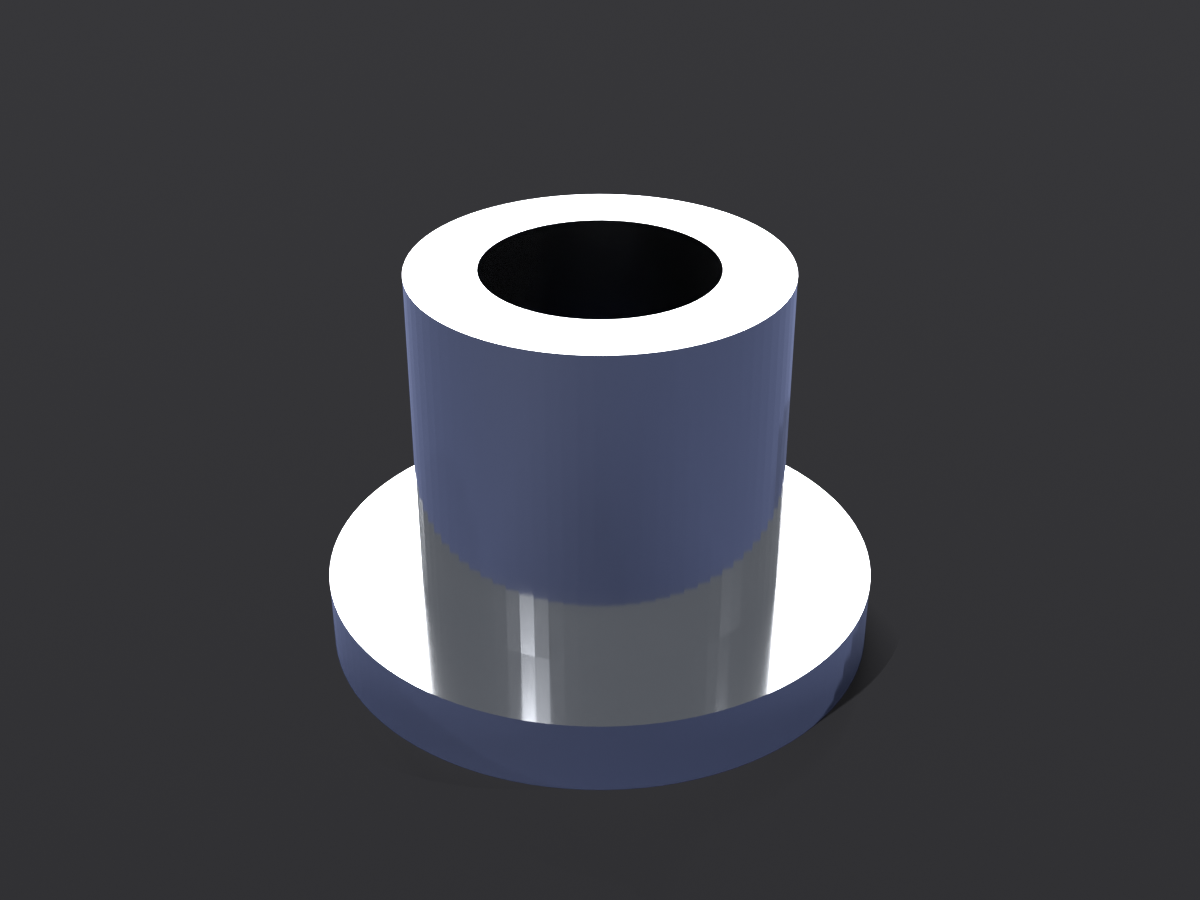

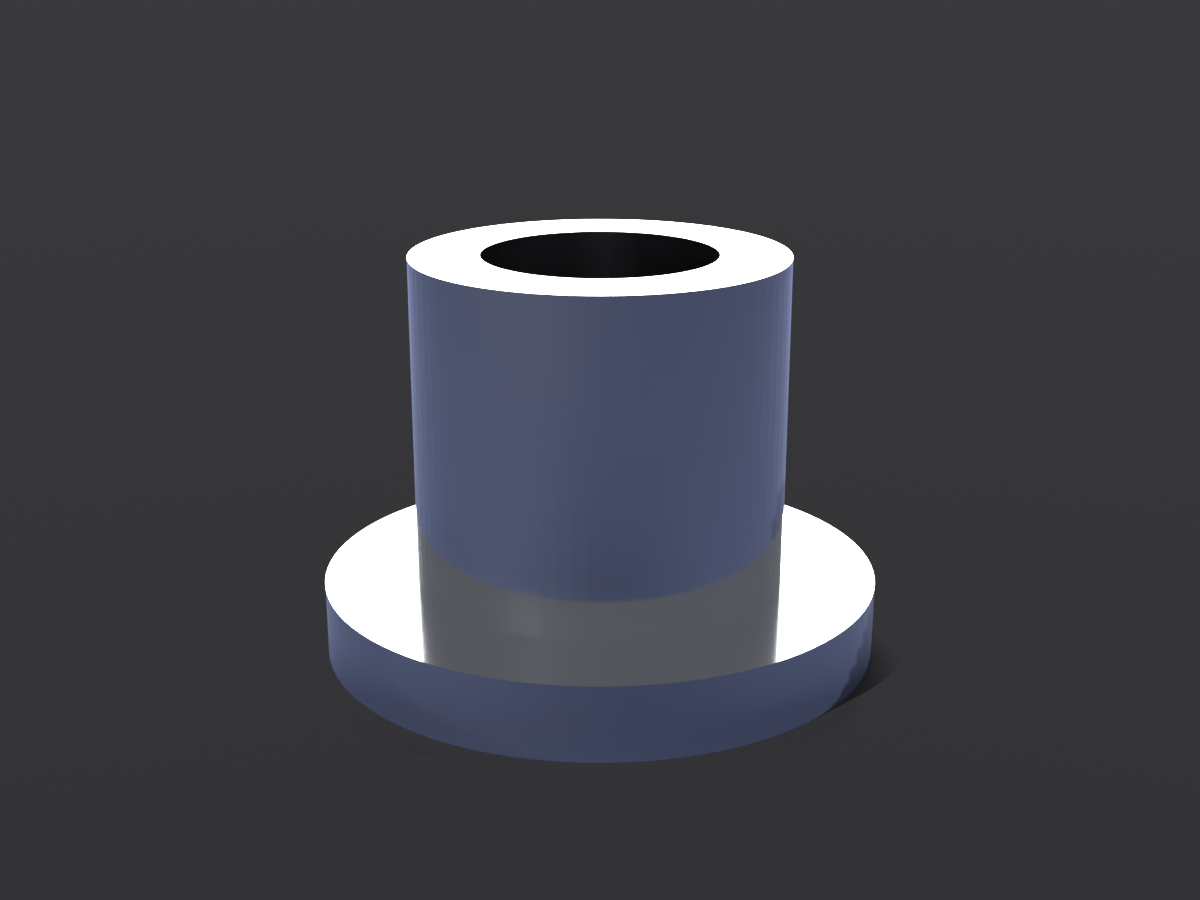

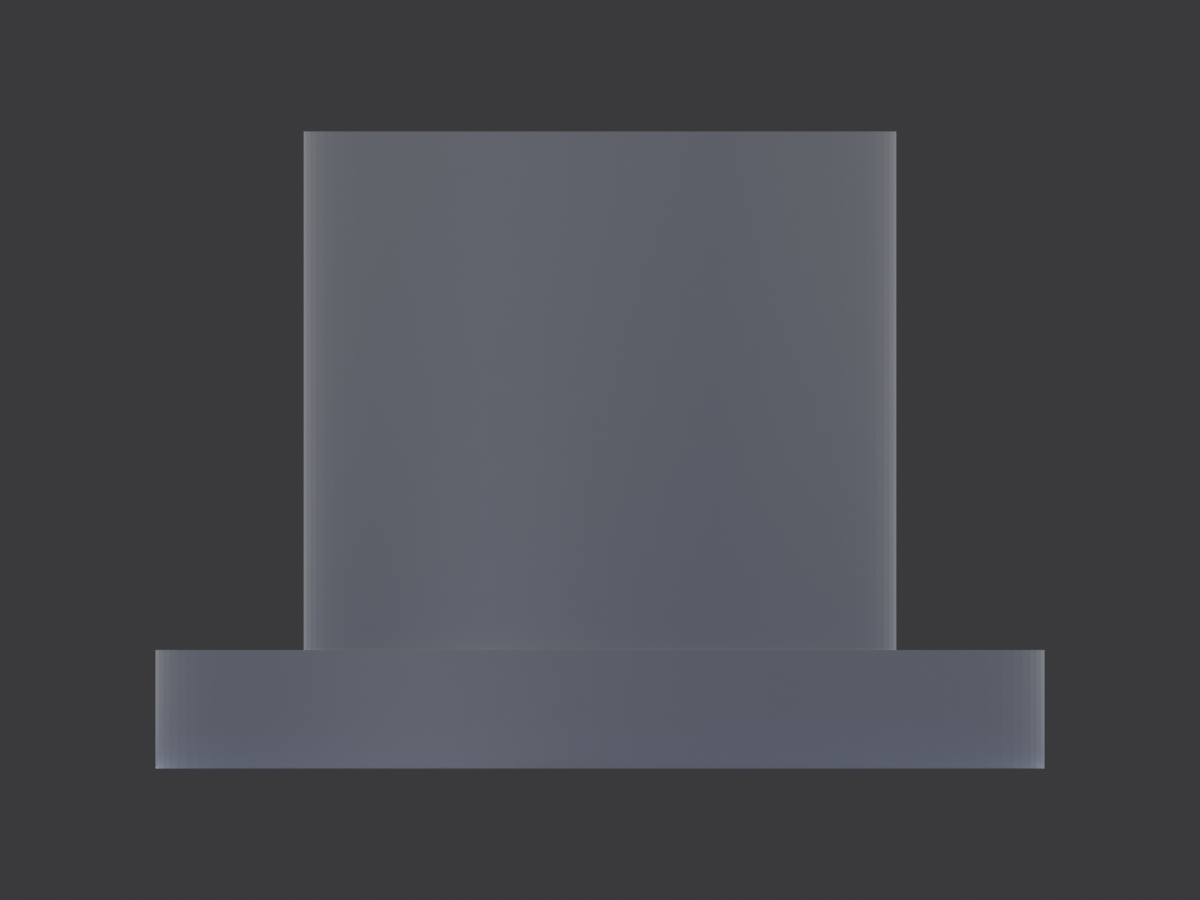

製品レンダリング（4ビュー）
研磨スチール調のマテリアルとスタジオ照明で、斜め上・真上・真横・反対側の4方向からレンダリングしました。提案書やカタログにそのまま貼れる完成イメージです。
3D CAD（回転して確認）
下の3Dモデルはドラッグで回転、ホイール／ピンチで拡大できます。実際に立体で形状を確認できます。
測定値
| 項目 | 値 |
|---|---|
| 体積 | 45.5 cm³ |
| 外形寸法（外接箱） | 60 × 60 × 43 mm |
| 質量（C3604） | 約 0.387 kg |
工程を積み上げた見積
見積はAIに金額を当てさせるのではなく、材料費に各工程の「標準時間 × 時間単価」を足し上げる方式です。価格の根拠が一行ずつ見える形になります。
| 工程 | 標準時間（分） | 時間単価（円/h） | 金額（円） |
|---|---|---|---|
| 切断 | 2.97 | 4,000 | 198 |
| 旋盤 | 8.39 | 6,000 | 839 |
| ボーリング | 6.33 | 6,500 | 686 |
| 面取り | 1.5 | 4,000 | 100 |
| 検査 | 2.5 | 5,000 | 208 |
| 加工費計 | 2,031 | ||
| 材料費（C3604） | 603 | ||
| マージン係数 | ×1.2 | ||
| 合計 | 3,161 円 |
※ 標準時間と時間単価は本サンプルの出発値です。実際の運用では工場の実勢に合わせて調整します。
このサンプルについて
寸法を入力してからCADモデル生成・測定・寸法図・見積・レンダリングまで自動で流れます。人が確認するのは「寸法図と見積を1回チェックして承認する」関門だけ、という設計です。本ツールは現在ベータ版で、無償・非商用の範囲で検証しています。
